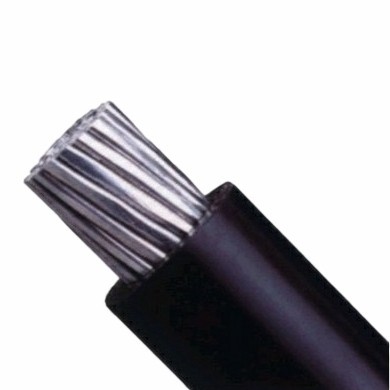

Produktbeskrivelse
Vores HV luftledninger består af seks dele: ledere, lynbeskyttelsesledninger, isolatorer, pæle, hardware og fundamentstikledninger. Til lederne bruger vi ståltråd med-kernet aluminium, der balancerer ledningsevne og mekanisk styrke. Lynbeskyttelsesledningerne, der er rejst over lederne, leder lynstrømmen hurtigt til jorden, hvilket sikrer sikker drift af linjen. Polmaterialer kan vælges efter behov, herunder beton, vinkelstål og stålrørtårne. På grund af deres overlegne ydeevne er vores HV luftledninger blevet meget brugt i krafttransmissionsprojekter i mange lande.
Produkt model
|
Model |
Fulde navn |
Ledermateriale |
Isoleringstype |
Spændingsniveau |
|
JKLYJ |
Tværbundet polyethylenisoleret overheadkabel med aluminiumkerne- |
aluminium |
XLPE |
1kV,10kV,35kV |
|
JKLGYJ |
Aluminiumskerne tværbundet-polyethylenisoleret stålkerneforstærket overheadkabel |
ståltråd med-kernet aluminium |
XLPE |
10kV, 35kV |
|
JKLY |
Aluminiumskerne polyethylen isoleret luftkabel |
aluminium |
PE |
0,6/1kV |
|
JKYJ |
Kobberkernet tværbundet- polyethylenisoleret overheadkabel |
kobber |
XLPE |
0,6/1kV,10kV |
|
JKLV |
Aluminiumskerne PVC-isoleret luftkabel |
aluminium |
PVC |
0,6/1kV |
|
JKLYJ-22kV |
Tværbundet polyethylenisoleret overheadkabel med aluminiumkerne- |
aluminium |
XLPE |
22kV |
|
JKLYJ-10kV-95 |
Tværbundet polyethylenisoleret overheadkabel med aluminiumkerne- |
aluminium |
XLPE |
10kV |
Produktfunktion og applikation
Langtids-maksimal tilladt driftstemperatur:PVC- og PE-isolering bør ikke overstige 70 grader; XLPE bør ikke overstige 90 grader.
Under en kortslutning bør den maksimale varighed ikke overstige 5 sekunder. Maksimal ledertemperatur:PVC-isolering bør ikke overstige 130 grader; PE-isolering bør ikke overstige 150 grader; XLPE bør ikke overstige 250 grader.
Tilladt bøjningsradius for kabler:For 10kV og 35kV kabler: den tilladte bøjningsradius for enkelt-kabler er 20(D+d); den tilladte bøjningsradius for multi-kabler er 15(D+d); hvor D er den faktiske ydre diameter af kablet og d er den faktiske ydre diameter af lederen. For 1kV kabler: for kabler med en ydre diameter (D) mindre end 25 mm, bør bøjningsradius ikke være mindre end 4D; for kabler med en ydre diameter (D) større end eller lig med 25 mm, bør bøjningsradius ikke være mindre end 6D.
Kabellægningstemperatur:bør ikke være mindre end -20 grader.
FAQ
Sp.: Hvordan vælger man den rigtige-højspændingsluftledningsmodel?
Sv: Valg af den passende-højspændingsluftledningstype kræver overvejelse af spændingsniveau, ledermateriale, isoleringstype og miljøforhold. JKLGYJ (stål-strenget aluminiumtråd + tværbundet-polyethylenisolering) er det foretrukne valg, der kombinerer høj mekanisk styrke med god elektrisk ydeevne, velegnet til 10-35kV hovedledninger. Spændingsniveauet bestemmer isoleringskravene: under 10kV er JKLYJ eller letvægts JKLGYJ/Q almindeligt anvendt; JKLGYJ anbefales til 35kV; over 66kV anvendes ofte blanke ledere (såsom LGJ).
