Produktbeskrivelse

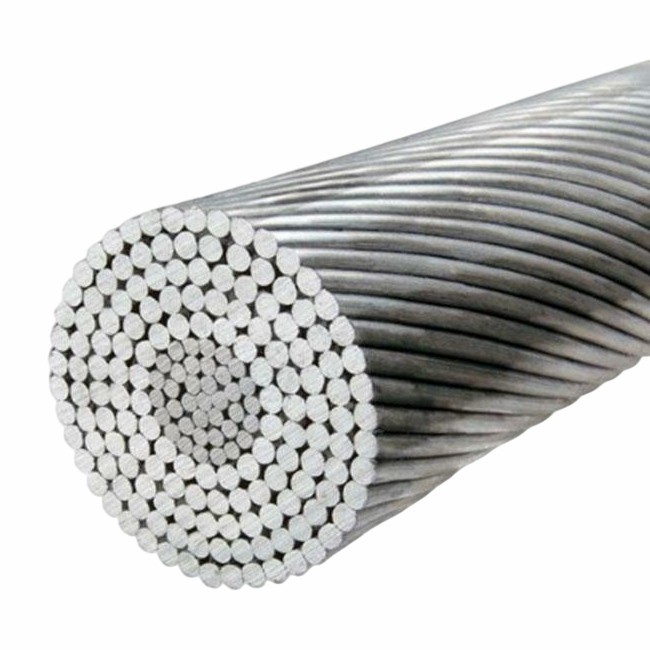

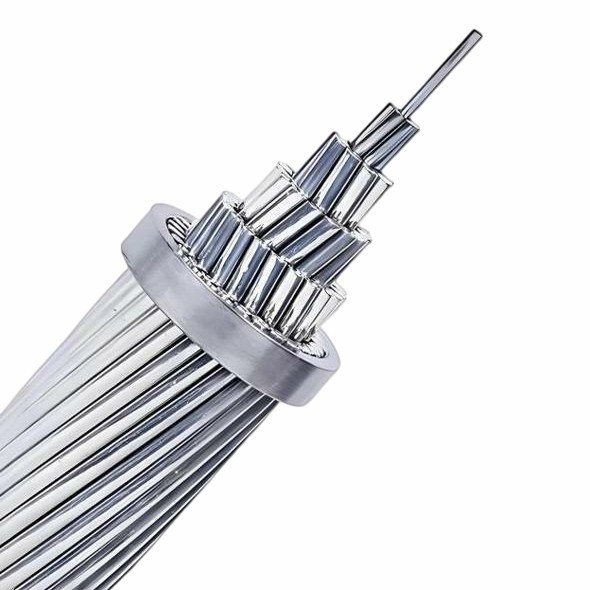

Hualuns ACSR Core Wire er en overliggende kraftoverførselsleder sammensat af flere tråde af aluminiumtråd snoet rundt om en galvaniseret stålkerne. I ACSR Core Wire bærer stålkernen hovedsageligt mekanisk spænding, hvilket sikrer, at lederen ikke let knækkes under lange-afstande, store-installationer; den ydre aluminiumtråd er ansvarlig for kraftoverførsel og udnytter fordelene ved aluminiums lette, gode ledningsevne og lave omkostninger for at opnå effektiv kraftoverførsel.
Produkt model
|
Almindelige modeller |
JLHA1/G1A, JLHA1/G1B, JLHA1/G2A, JLHA1/G2B, JLHA1/G3A |
|
Logoets betydning |
|
|
Almindelig styrke ståltråd |
G1A或G1B |
|
Ståltråd med høj-styrke |
G2A或G2B |
|
Ultra-ståletråd med høj styrke |
G3A |
Produktfunktion og applikation
Hualun ACSR-kernetråd har en enkel struktur, der gør det nemt at installere og vedligeholde i praktiske applikationer. Linjekonstruktions- og vedligeholdelsesomkostningerne er relativt lave, hvilket gør det bredt anvendeligt til forskellige scenarier. Desuden gennemgår ståltrådene på vores fabrik forbehandling, trækning og varm-galvaniseringsprocesser, hvilket resulterer i stærk korrosionsbestandighed. Dens korrosionsbestandighed er 1,6 til 2,0 gange højere end traditionel ståltråd med-kernet aluminium, hvilket hjælper med at forlænge lederens levetid.
Produktapplikationsscenarier
Hualun ACSR-kerneledninger er særligt velegnede til applikationer i lange-spændvidde, høje-bjergområder og floddale; ultra-høj-stål-trådede tråde i aluminiumlegering med kerne er lederprodukter til særlige geografiske forhold, såsom at krydse store floder. I by- og landlige elledningsrenoveringsprojekter, hvor ledningskorridorer er smalle, vælges stål-ledere i forstærket aluminiumlegering for at øge afstanden mellem tårnene og sikre elektrisk sikkerhed, når linjer krydser broer og motorveje.
Produktets tekniske parametre
|
Model |
Struktur (antal stykker/diameter i mm) |
Nominelt-tværsnit (mm²) |
Udvendig diameter (mm) |
DC modstand ved 20grad (Ω/km) |
Beregn brudkraften (kN) |
Enhedsvægt (kg/km) |
Gældende scenarier |
|
ACSR-16/2.5 |
Al 6/1,85 |
Al 16 |
5.3 |
1.98 |
13 |
62 |
Let-strømfordelingsledninger, kort-opstilling |
|
ACSR-50/8 |
A l6/3.20 |
Al 50 |
9.6 |
0.594 |
40.2 |
195 |
10–35 kV mellemspændingsledninger, i generelle områder |
|
ACSR-70/10 |
Al 6/3,80 |
Al 70 |
11.4 |
0.421 |
54.1 |
265 |
Områder med middel belastning, strømforsyningsnet i byer og på landet |
|
ACSR-95/15 |
Al 7/4,16 |
Al 95 |
13 |
0.302 |
75.6 |
372 |
35kV transmissionsledninger, områder med relativt lav vindbelastning |
|
ACSR-120/20 |
Al 18/2,90 |
Al 120 |
14.5 |
0.236 |
94.2 |
466 |
Hovedstamme, medium mekanisk belastning |
|
ACSR-150/25 |
Al 26/2,70 |
Al 150 |
16 |
0.196 |
111.3 |
549 |
110kV linje, konventionel kraftoverførselskorridor |
|
ACSR-185/30 |
Al 26/3.00 |
Al 185 |
17.5 |
0.158 |
134.5 |
676 |
Høj-rygradsnetværk, stort spændvidde |
|
ACSR-240/30 |
Al 24/3,60 |
Al 240 |
20 |
0.121 |
161 |
833 |
220kV linjer er meget brugt |
|
ACSR-300/40 |
Al 24/4.00 |
Al 300 |
22 |
0.096 |
194 |
1030 |
Tunge iszoner og lange-sektioner |
|
ACSR-400/50 |
Al 54/3,07 |
Al 400 |
26 |
0.073 |
234 |
1348 |
500kV transmissionsledninger, høje spændingskrav |
|
ACSR-720/50 |
Al 45/4,53 |
Al 725 |
36.2 |
0.03905 |
167 |
2337 |
Ultra-højspændingsprojekter (UHV), stor-krafttransmission |
