Produktbeskrivelse

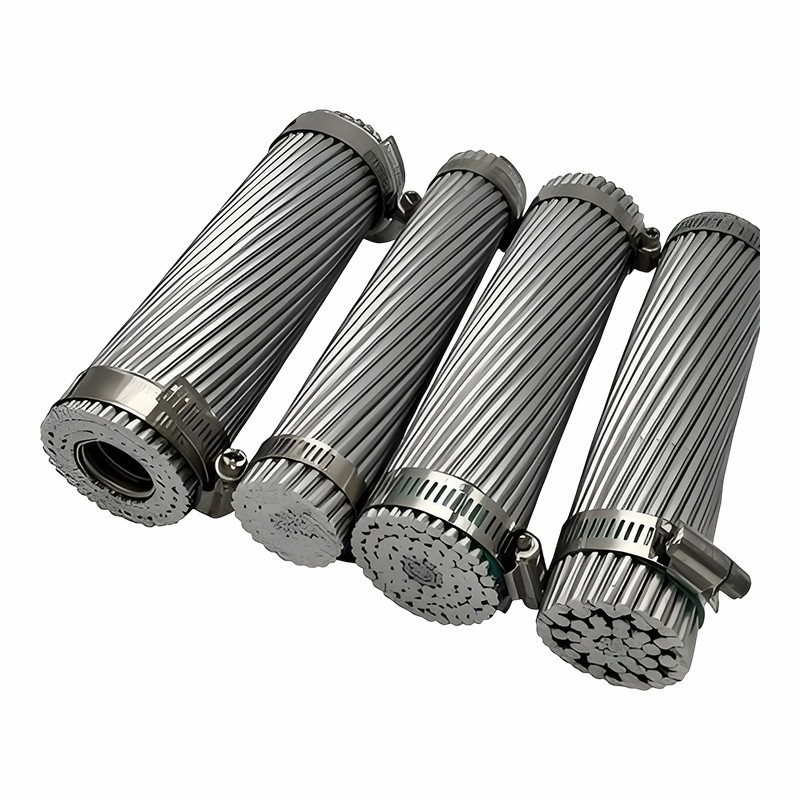

Vores fabrik producerer ledere med udvidet diameter baseret på standard lederspecifikationer, hvilket øger den ydre diameter, mens de opfylder tekniske krav. Vores ledere med udvidet diameter kan reducere lederens-tværsnit af aluminium, samtidig med at det sikres, at koronaudladningskravene er opfyldt, hvilket reducerer lederens samlede vægt. Desuden, ved at reducere belastningen på tårne og vægten af strukturen, reducerer dette betydeligt omkostningerne til krafttransmissionsledninger.
Produkt model
|
Model |
Navn |
|
LGJK |

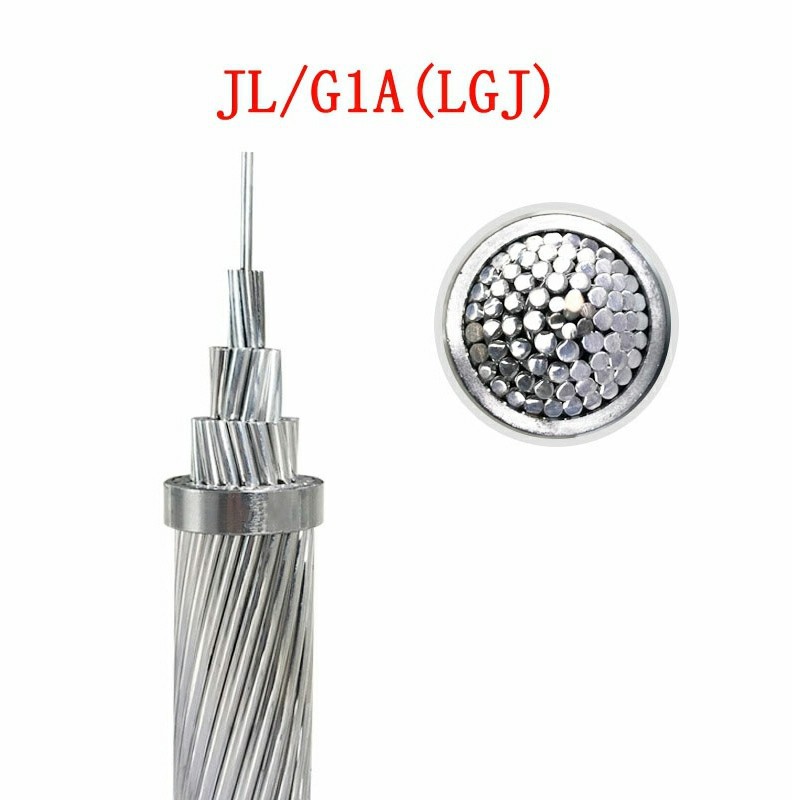

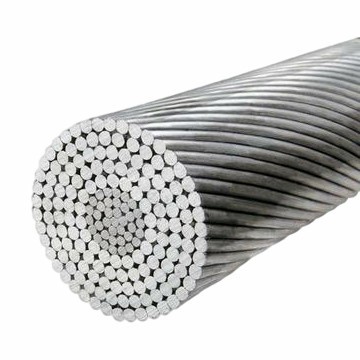

Strandet leder med udvidet diameter |
|
LGKK |

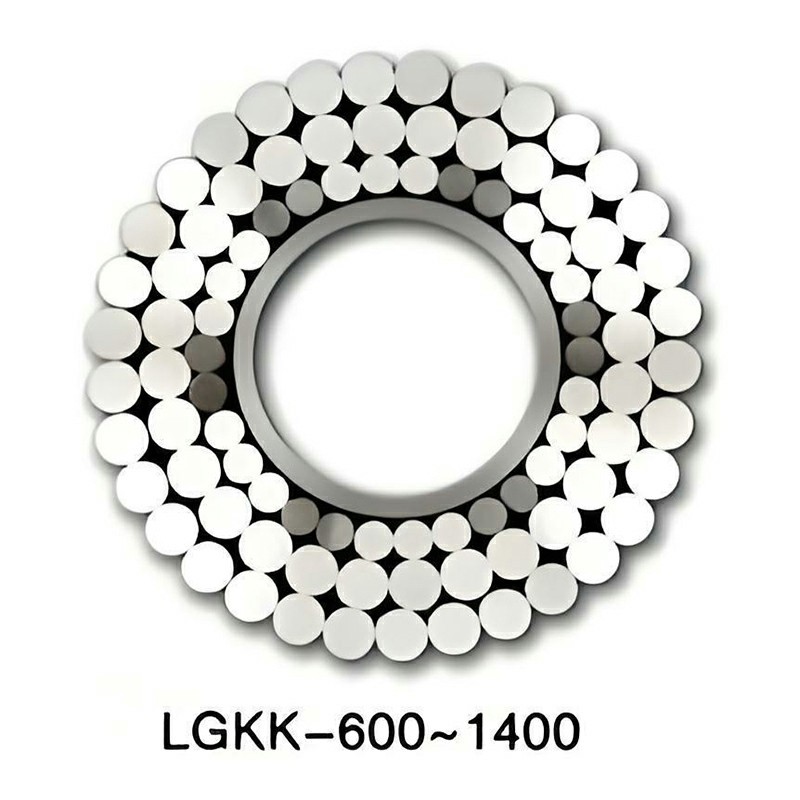

Indvendig rørtype leder med udvidet diameter |
Produktanvendelse
Når spændingen af en transmissionsledning overstiger 220 kV, bruges ledere med udvidet diameter typisk til at reducere ledningsreaktans og koronatab. Ledere med udvidet diameter fremstilles ved at udhule almindelige ledere eller reducere antallet af enkelte ledninger i nogle lag, hvilket i sidste ende øger lederens effektive radius. Ledere med udvidet diameter har et betydeligt anvendelsespotentiale i ultra-højspændings- og ekstra-højspændingstransmissionsprojekter, især i høj-højdeområder, hvor de har endnu større løfter.
Produkt tekniske parametre
|
Nominelt tværsnit |
Udvendig diameter |
Antal ståltråde/diameter |
Antal aluminiumtråde/diameter |
Beregn areal |
DC modstand |
Nominel brudkraft |
Beregn vægtkg/km |
||||
|
Første sal |
Anden sal |
Tredje sal |
Fjerde sal |
Al |
Stål |
||||||
|
630 |
48.0 |
19/3.0 |
4/4.55 |
4/4.60 |
4/4.55 |
4/4.60 |
635.43 |
152.81 |
0.046433 |
228 |
2994 |
|
800 |
49.0 |
19/3.20 |
4/4.55 |
4/4.60 |
4/4.55 |
18/4.47 |
813.42 |
152.81 |
0.036179 |
253 |
3491 |
|
1250 |
51.0 |
19/3.20 |
11/3.70 |
24/3.80 |
27/4.30 |
26/4.47 |
1001.40 |
152.81 |
0.029314 |
278 |
4013 |
|
1400 |
52.0 |
19/3.20 |
36/3.70 |
36/3.80 |
33/4.30 |
32/4.47 |
1259.14 |
152.81 |
0.023161 |
313 |
4713 |
FAQ
Hvordan kan jeg få prøver af ledere med udvidet diameter?
- I øjeblikket kan vores virksomhed levere prøver af hele udvalget af ledere med udvidet diameter, der dækker almindelige modeller såsom strengede (LGJK-serien), understøttede (LGKK-serien) og understationsspecifikke ledere med udvidet diameter-. For produkter med særlige tilpasningskrav kan vi også udvikle og levere prøver baseret på dine specifikke parametre.
- For standardlederprøver med udvidet diameter opkræver vi et grundlæggende materialeomkostningsgebyr, som afhænger af prøvespecifikationerne og længden. Afgiver du efterfølgende en formel ordre, kan prøvegebyret trækkes fra betalingen.
